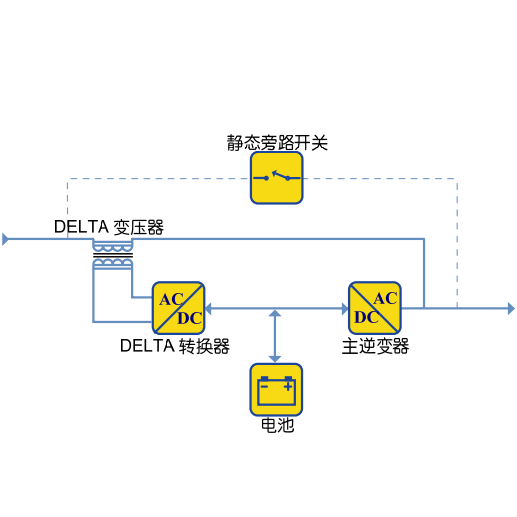

? UPS設計是一種較新的設計，這種十年前引入的技術，它克服了雙轉換在線式設計的缺點，適用于功率范圍5kVA到1.6MW的應用領域。與雙轉換在線式設計相似,?Delta?轉換在線式UPS始終由逆變器提供負載電壓。然而，附加的Delta轉換器也向逆變器輸出供電。在交流電源出現故障或受到干擾的情況下，這種設計所表現出的行為與雙轉換在線式設計完全相同。
? 了解Delta轉換拓?fù)浣Y(jié)構能量效率的一種簡單方法是考察從大樓的第4層向第5層運送包裹時所需的能量，如圖所示。Delta?轉換技術運送包裹所經過的路程只是起點與終點之間的差異量(Delta)，因而大大節省了能量。雙轉換在線式UPS將交流電源轉換為直流，然后又從直流電能轉換為交流:而Delta轉換器將功率差值從輸入移到輸出。?
